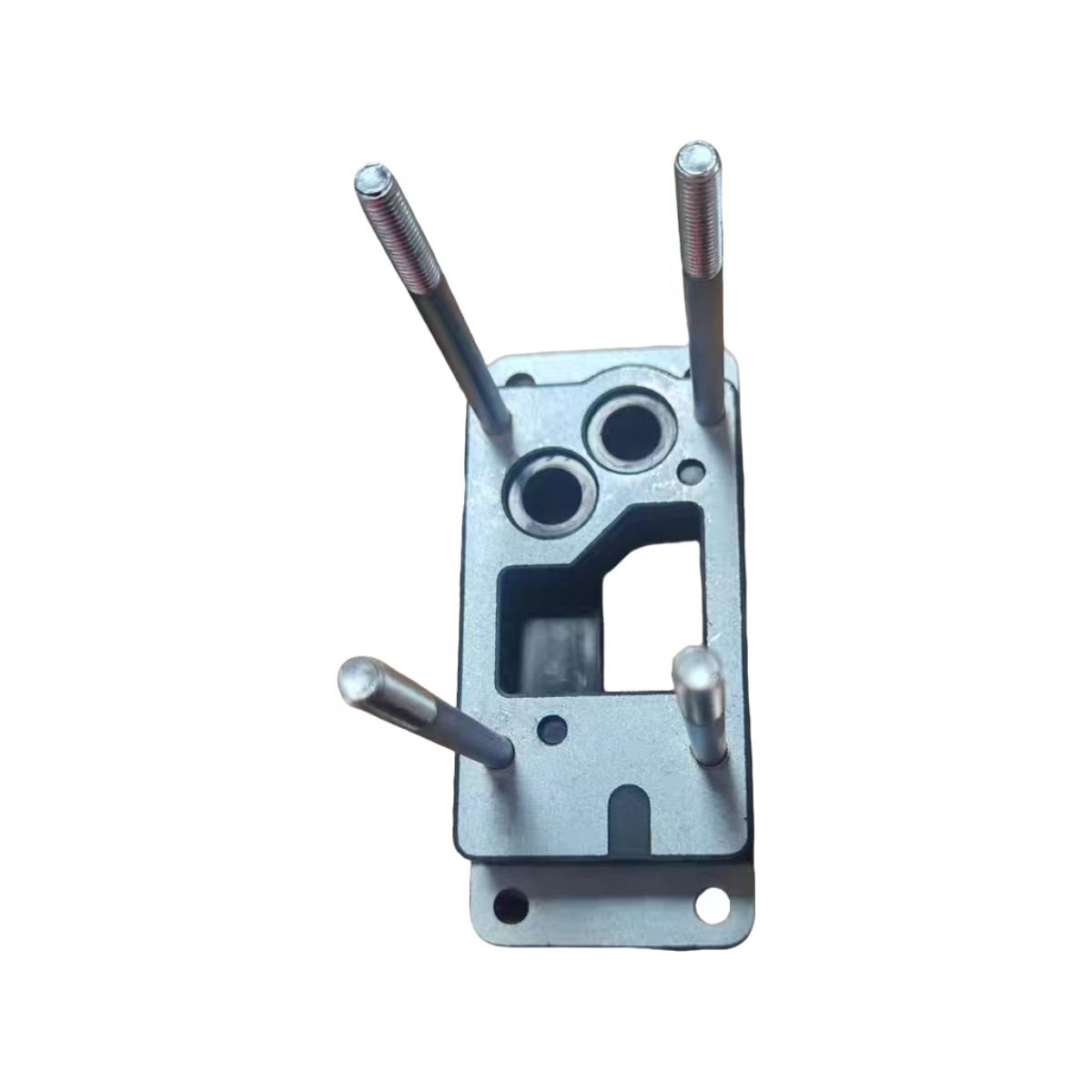

ФАСТ хидраулични ретардер пригушна плоча за камион Схацман

ФАСТ Хидраулиц Ретардер Дампинг Плоча за Схацман Труцк је монтажна и заштитна компонента коју испоручује Скионд, произведена у нашем погону у Кини. Ова пригушна плоча је дизајнирана за пнеуматски пропорционални контролни вентил на ФАСТ хидрауличним ретардер системима, који се обично налазе на Схацман камионима за тешке услове, укључујући серије Кс5000, Кс6000 и М3000С, као и другим брендовима опремљеним ФАСТ ретардерима као што су Синотрук ХОВО, Иак Иутонг и. Пригушна плоча ретардера се монтира директно на склоп тела контролног вентила, обезбеђујући пропорционални вентил који регулише притисак ваздуха који улази у уљни картер ретардера. Ова контрола притиска одређује проток уља у радну комору, што заузврат управља кочним моментом. Истрошена или недостајућа пригушна плоча омогућава прекомерним вибрацијама да дођу до прецизног вентила, што доводи до неправилног кочења, одложеног укључивања или потпуног квара вентила. Замена са пригушном плочом ретардера враћа стабилан рад вентила и доследну хидрауличку силу за безбедније успоравање возила.

Предности производа

Осигурава пропорционални вентил од вибрација.

ФАСТ хидраулични ретардер пригушна плоча за Схацман камион чврсто држи електромагнетни пропорционални вентил за тело вентила ретардера. Ово спречава померање вентила или изобличење сигнала узроковано вибрацијама на путу и ​​одбијањем возила, обезбеђујући да ретардер доследно реагује на команде возача.

Продужава радни век компоненти.

Апсорбујући енергију удара и вибрација пре него што стигне до пропорционалног вентила, пригушна плоча смањује хабање унутрашњих компоненти вентила као што су калем, опруге и соленоиди. Ово значи дуже сервисне интервале и мање замена вентила током животног века возила.

Композитна метално-гумена конструкција.

Челична плоча обезбеђује чврсту монтажу и прецизно позиционирање вентила, док лепљени гумени слој апсорбује високофреквентне вибрације. Овај интегрисани дизајн елиминише потребу за одвојеним монтажним конзолама и изолаторима, поједностављујући склоп вентила и смањујући потенцијалне тачке квара.

Чува главне предности кочења ретардера.

Стабилан пропорционални вентил омогућава ретардеру да испоручи свој пуни потенцијал кочења без успоравања без хабања, конзистентне перформансе без термичког избледења и смањено оптерећење радних кочница и пнеуматика. За оператере возног парка то значи ниже трошкове одржавања и побољшану економичност горива.

Директна ОЕМ замена.

Рупе за монтажу, дебљина плоче и укупне димензије одговарају спецификацијама оригиналне опреме. Инсталација не захтева модификације на телу вентила или околним компонентама.

Кључне спецификације

Која је улога дампинга?

ФАСТ хидраулични ретардер пригушна плоча за Схацман камион служи три основне функције у систему контроле ретардера:

Сигурна монтажа. Плоча чврсто причвршћује електромагнетни пропорционални вентил за тело ретардер вентила. Ова механичка фиксација спречава да се вентил помери или олабави под вибрацијама возила, одржавајући прецизно поравнање између вентила и његових пнеуматских и електричних прикључака.

Пригушивање вибрација.Интегрисани гумени слој апсорбује и расипа енергију удара и вибрација са пута и погона. Без овог пригушења, вибрације би пренеле директно на унутрашње компоненте вентила, калем, опруге и соленоиде, што би изазвало превремено хабање, неправилан одговор или потпуни квар.

Заштита интегритета сигнала.Изолујући вентил од вибрација, плоча за пригушивање ретардера спречава да лажни сигнали или изобличење сигнала дођу до електронске контролне јединице. Пропорционални вентил се ослања на прецизне електричне сигнале из ЕЦУ-а да регулише притисак ваздуха. Одбијање контакта изазваног вибрацијама или повремене везе могу проузроковати да ЕЦУ погрешно протумачи положај вентила, што доводи до неправилне примене кочионог момента.

За возача, ово се преводи у предвидљив, линеаран одзив кочења у свим режимима рада ретардера од функције спуштања са константном брзином до потпуно укључених режима кочења.

О изградњи производа

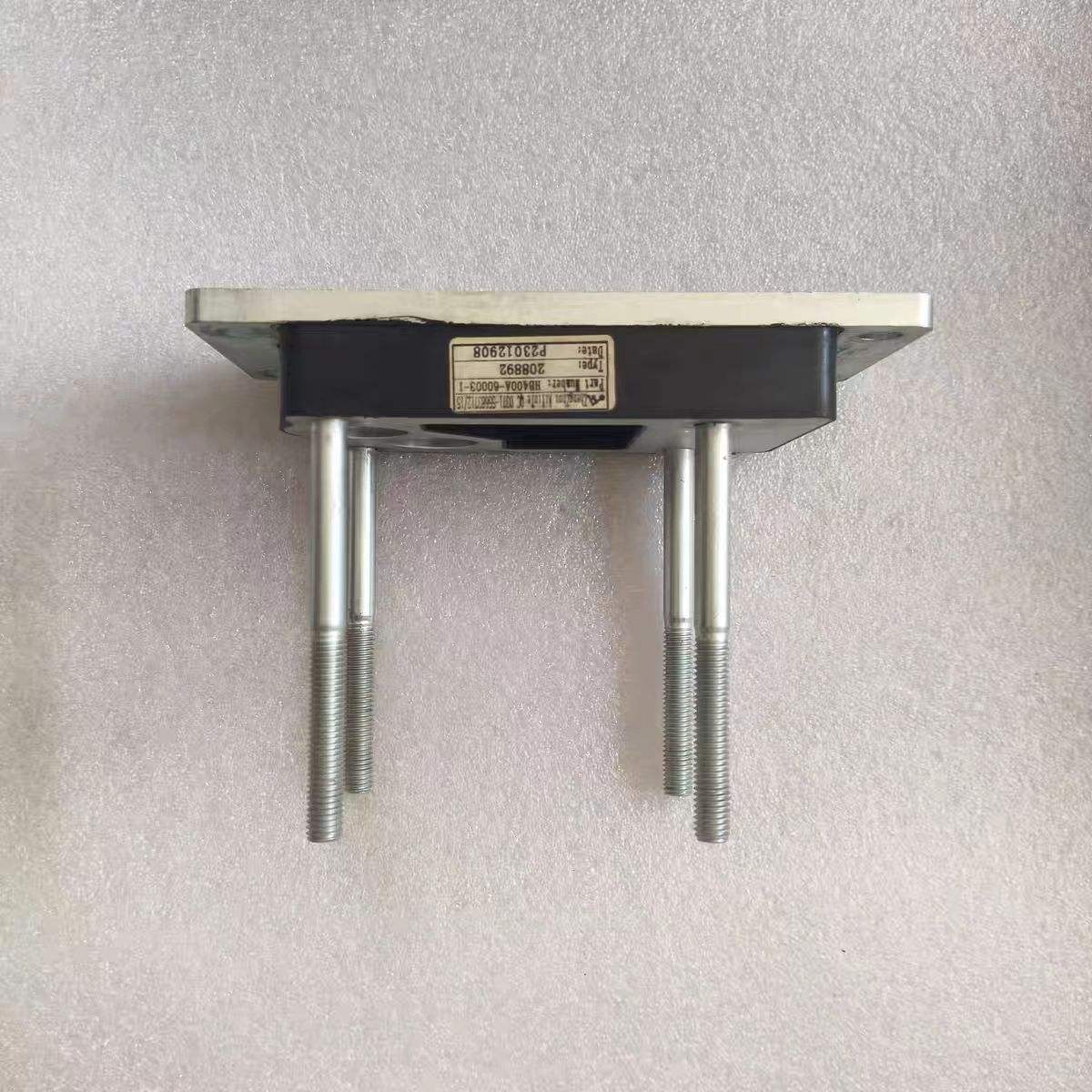

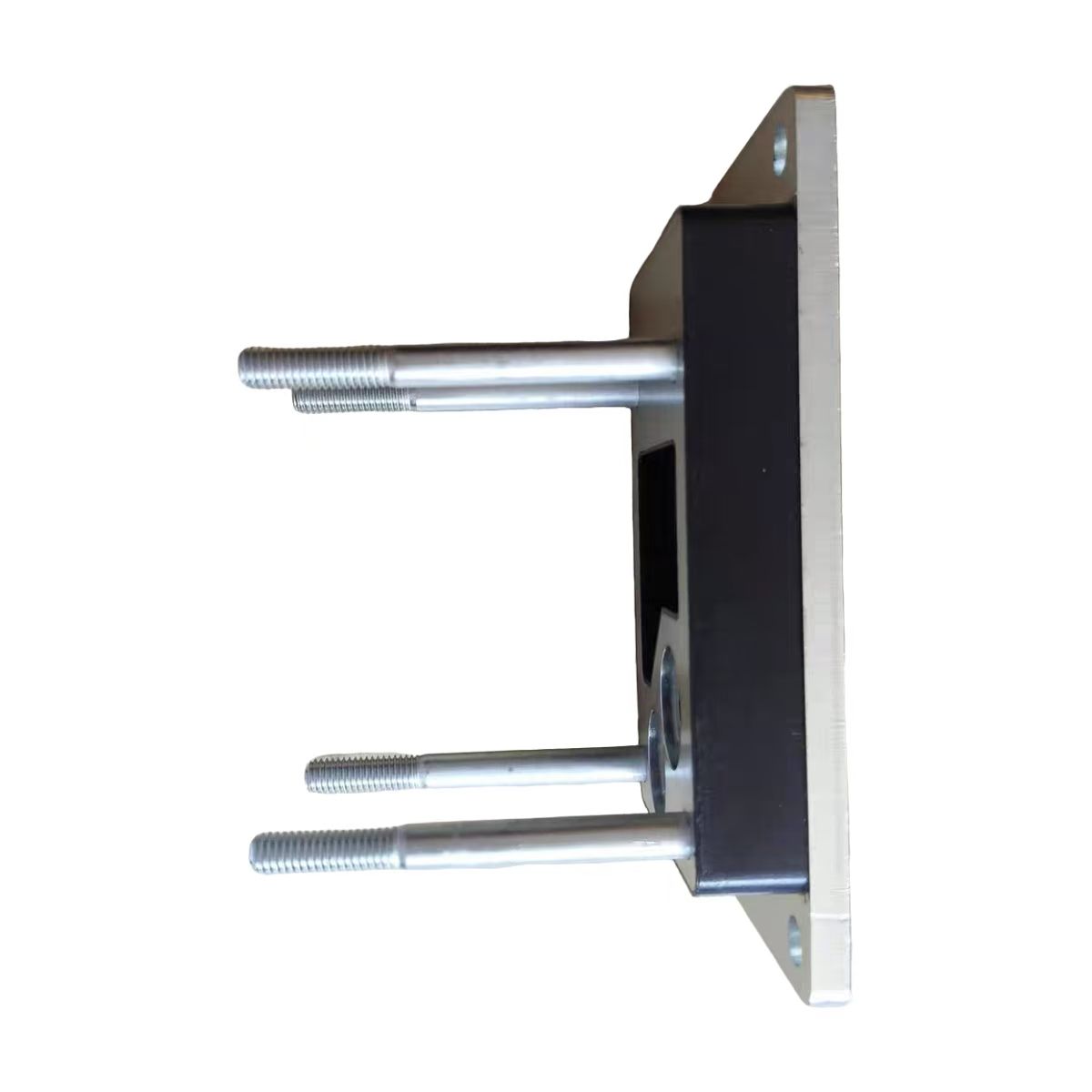

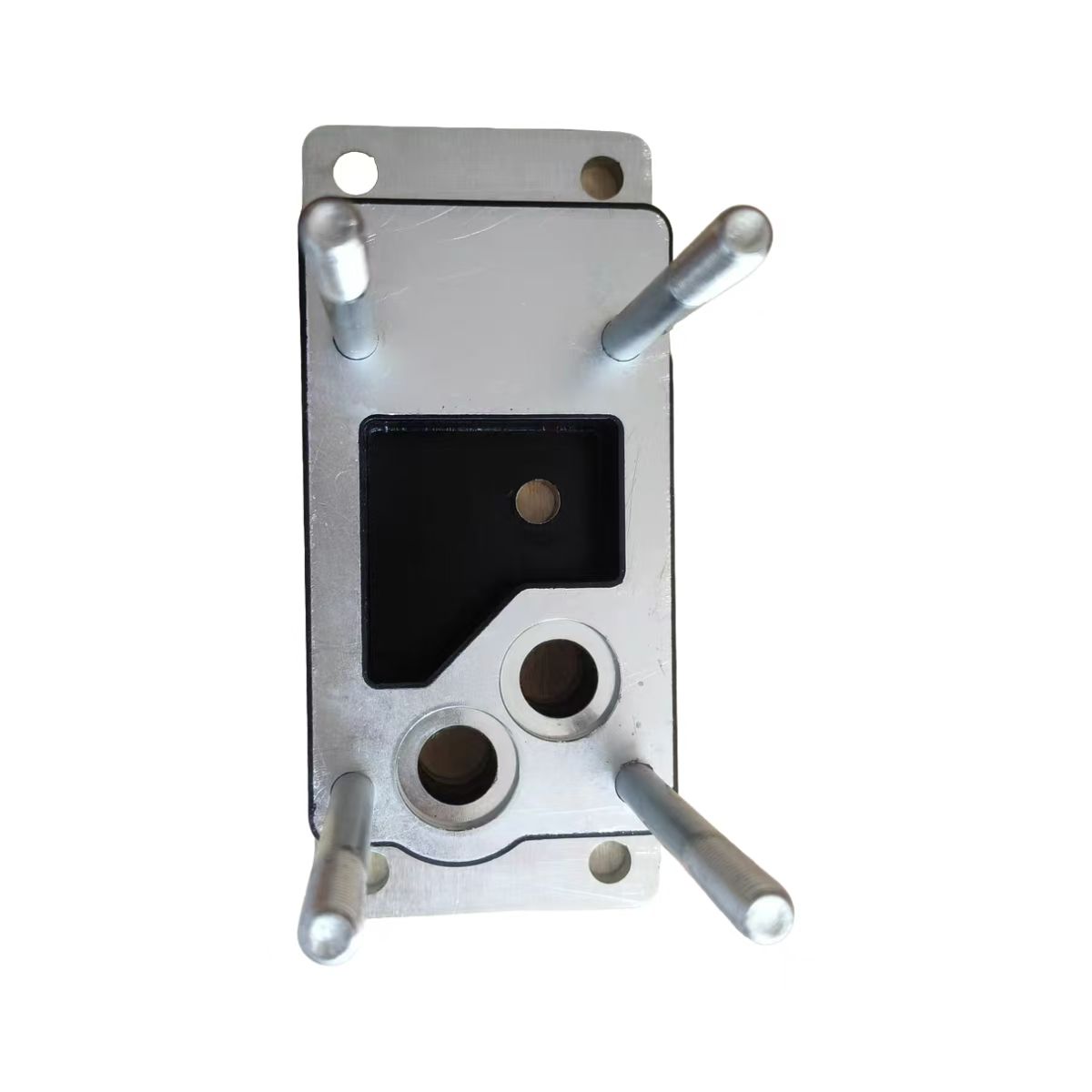

Ова пригушна плоча успоривача има композитну конструкцију: плоча од угљеничног челика К235 везана за гумени пригушни слој.

Плоча од угљеничног челика К235.Овај конструкциони челик обезбеђује крутост потребну за безбедно монтирање пропорционалног вентила. Отпоран је на савијање и деформацију под силама стезања монтажних вијака и вибрационим оптерећењима из возила. Челична плоча одржава прецизну оријентацију вентила у односу на тело вентила, обезбеђујући да пнеуматски и електрични прикључци остану поравнати.

Гумени пригушни слој.Слој еластомера апсорбује енергију вибрација високе фреквенције и претвара је у топлоту, која се распршује кроз плочу. Ово гумено једињење је формулисано да одржи своја својства пригушења у температурном опсегу који се среће у раду тешких камиона, од хладног стартовања зими до трајне топлоте из система успоривача током дугих спустова.

Предност композитног дизајна.Спајањем метала и гуме у једну целину, пригушна плоча обезбеђује и структурну монтажу и изолацију вибрација у једној компактној компоненти. Ово елиминише потребу за одвојеним носачима за монтажу и гуменим изолаторима, поједностављујући склоп вентила и смањујући потенцијалне тачке квара.

Компатибилни модели ретардера и апликације у возилима

ФАСТ Хидраулиц Ретардер Дампинг Плоча за Схацман Труцк је компатибилна са читавим спектром модела ФАСТ хидрауличних ретардера:

1. ФХ400Б (серијска веза). Монтира се у линију са мењачем, погодно за возила где простор дозвољава серијску уградњу.

2. ФХ240Б. Компактан модел са серијским повезивањем за апликације са нижим коњским снагама.

3. ФХБ320Б (паралелна веза). Поставља се поред мењача, чувајући интерфејс за извод снаге (ПТО).

4. ФХБ400Б. Модел паралелне везе већег капацитета.

Ови модели ретардера су фабрички уграђени или инсталирани од продавца на:

1. Схацман Кс5000, Кс6000, М3000С и други тешки камиони Схацман

2. Серија Синотрук ХОВО

3. Јутонг и Иакинг аутобуси

4. Други брендови комерцијалних возила који користе ФАСТ ретардере

За радионице и оператере возних паркова, Ретардер Дампинг Плате пружа јединствену СКУ која покрива више модела ретардера и апликација за возила, поједностављујући управљање залихама.

Инсталација и одржавање

Замена пригушне плоче ретардера захтева пажњу на детаље:

Препоручује се професионална инсталација

Рад укључује демонтажу тела регулационог вентила ретардера. Препоручујемо да замену изврши техничар са искуством у сервисирању ФАСТ ретардера.

Спецификација обртног момента

Монтажни вијци морају бити затегнути на наведени обртни момент помоћу момент кључа. Прекомерно затезање може оштетити тело вентила или пригушну плочу; недовољно затезање омогућава кретање и вибрације.

Прегледајте повезане компоненте

Када је вентил уклоњен, проверите да ли сам пропорционални вентил има оштећења. Проверите да ли заптивка О-прстена има тврдоћу, пукотине или деформацију и замените ако је потребно.

Тест рада након инсталације

Након поновног састављања, тестирајте ретардер у свим режимима рада константном брзином и сваким степеном кочења  да бисте потврдили нормалну силу кочења и да нема цурења ваздуха или уља.

Већину инсталација искусни техничар може обавити за мање од једног сата.

Како Скионд контролише и тестира квалитет?

Свака пригушна плоча ФАСТ хидрауличног ретардера за камион Схацман коју испоручује Скионд прегледава се пре испоруке:

Верификација димензија.Локације монтажних рупа на плочи, дебљина и укупне димензије се проверавају у односу на ОЕМ спецификације како би се осигурало исправно постављање.

Интегритет гумене везе. Гумени слој се проверава да ли се правилно везује за челичну плочу, без шупљина или раздвајања.

Завршна обрада.Челична плоча се проверава да ли има неравнина, оштрих ивица или корозије која може утицати на инсталацију или радни век.

Тестирање узорака. Насумични узорци из сваке серије се подвргавају тестовима компресије и вибрација како би се потврдиле перформансе пригушења.

Напредна производња у Скионду

Скионд управља модерним производним погоном опремљеним прецизним машинама и аутоматизованим производним линијама. Наша фабрика је способна да произведе ФАСТ хидраулички ретардер пригушну плочу за Схацман камион и друге прецизне компоненте према доследним стандардима квалитета.

Прецизна ЦНЦ обрада. Наша ЦНЦ опрема се бави сечењем и обликовањем металних компоненти према тачним спецификацијама. За пригушну плочу, ово обезбеђује тачне локације рупа за монтажу, конзистентну дебљину плоче и правилно уклапање на тело вентила. Тачност димензија директно утиче на лакоћу уградње и способност плоче да одржи поравнање вентила под вибрацијама.

Аутоматизована монтажа и контрола квалитета. Аутоматизовани процеси смањују људску грешку и обезбеђују конзистентан квалитет израде током производних циклуса. Свака серија се подвргава контроли у више фаза, од верификације сировина до тестирања готовог производа.

Наменска линија за везивање гуме. Гумени пригушни слој је везан за челичну плочу коришћењем контролисаних процеса који обезбеђују правилно приањање без шупљина или деламинације. Овај интегритет везивања је критичан за перформансе пригушивања вибрација плоче током њеног века трајања.

Опрема за тестирање. Алати за мерење високе прецизности и електрични тестери потврђују перформансе производа у симулираним радним условима. Насумични узорци из сваке серије се подвргавају тестовима компресије и вибрација како би се потврдило да карактеристике пригушења испуњавају спецификације.

Производни капацитет. Наш објекат подржава производњу великих размера како би се задовољиле велике наруџбине уз одржавање доследног квалитета. За оператере флоте и трговачке компаније којима је потребна обимна испорука, можемо сходно томе повећати производњу.

Глобална испорука и логистика

Скионд извози у Русију, Централну Азију, Југоисточну Азију, Африку, Јужну Америку и друге регионе. Наш логистички тим се бави:

1. Утовар контејнера са одговарајућим обезбеђењем како би се спречила оштећења током транспорта

2. Царинска документација за несметано царињење

3. Рутирање до главних лука ради ефикасне међународне испоруке

Већина нормалних поруџбина за ФАСТ хидрауличну пригушну плочу за успоривач за Схацман камион испоручује се у року од 7-45 дана након потврде плаћања. За купце са редовним захтевима можемо да организујемо заказане испоруке или одржавамо залихе у шпедитерским складиштима ради брже испоруке.

Уобичајена питања

П1: Који бројеви делова одговарају овој пригушној плочи?

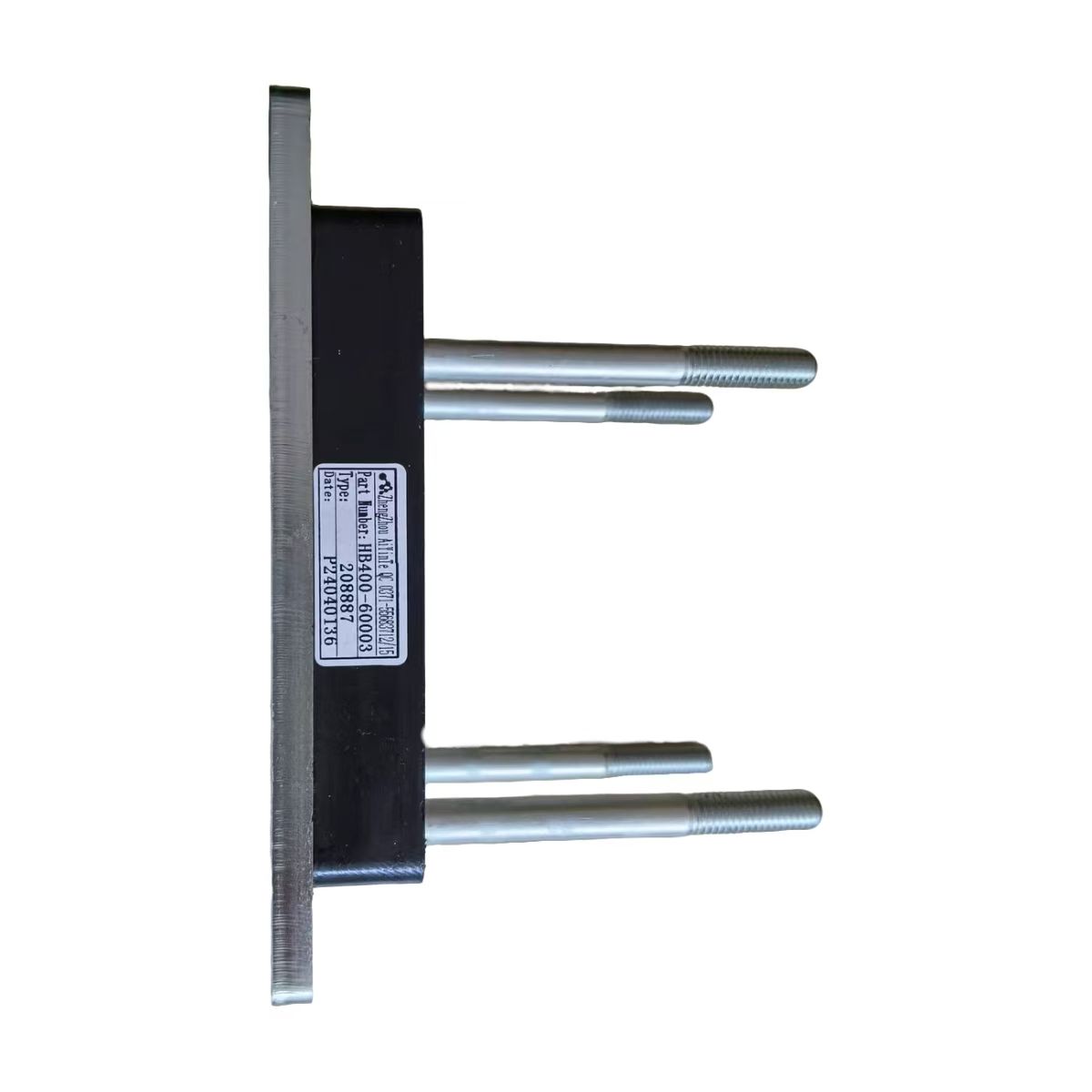

Пригушна плоча је доступна као ХБ400-60003 и ХБ400-60002. Комплетан пропорционални склоп вентила са пригушном плочом је ХБ400-60001.

П2: Како да потврдим да ова пригушна плоча одговара мом камиону?

Проверите модел ретардера на идентификационој плочици на телу ретардера. Компатибилни модели укључују ФХ400Б, ФХ240Б, ФХБ320Б и ФХБ400Б. Алтернативно, доставите ВИН вашег возила свом добављачу ради тачног подударања у ФАСТ или Схацман каталогу електронских делова.

П3: Шта да заменим заједно са пригушном плочом?

Проверите да ли пропорционални вентил има оштећења. Проверите да ли је заптивка О-прстена застарела или истрошена и замените је ако је потребно.

П4: Могу ли ово сам да инсталирам?

Рад укључује тело регулационог вентила ретардера. Препоручујемо инсталацију од стране техничара са искуством у сервисирању ФАСТ ретардера како би се осигурало исправно тестирање обртног момента и функције.
